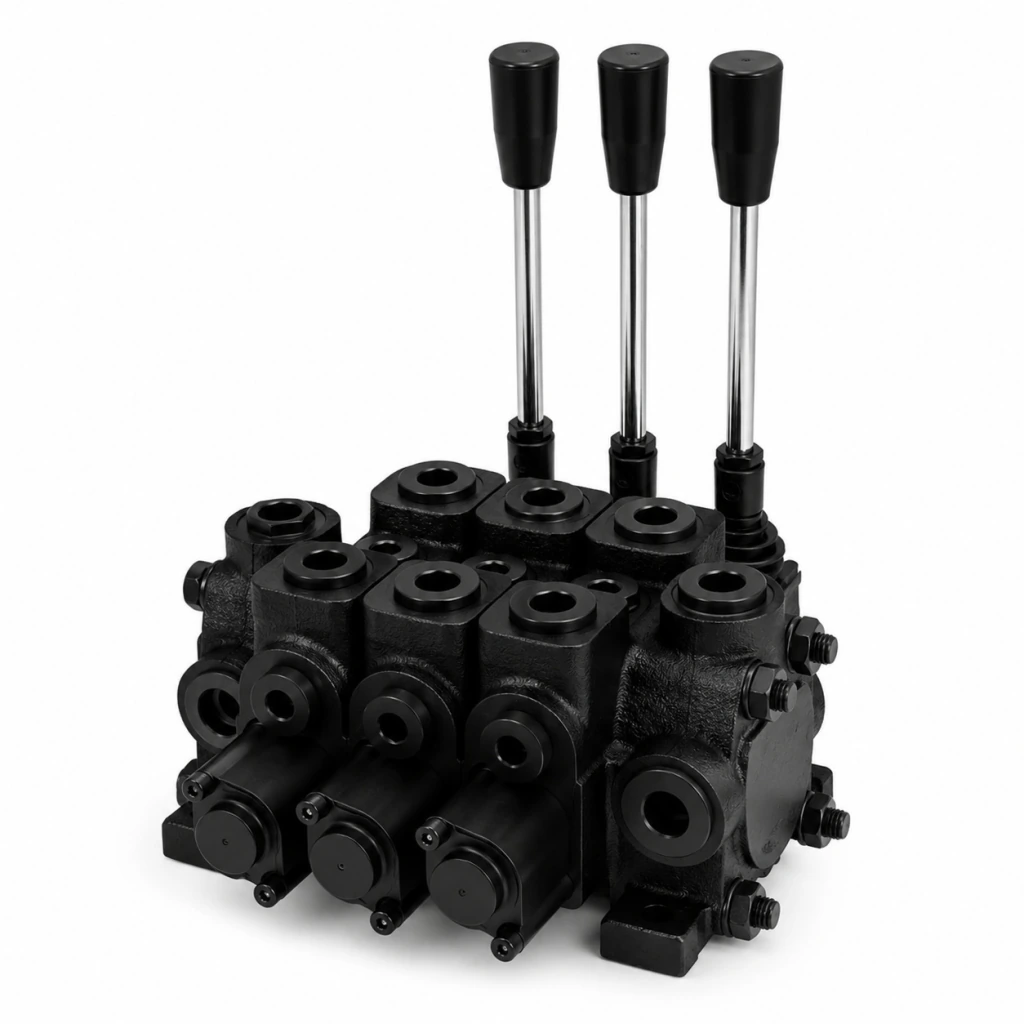

Comando Hidráulico Seccional Série PH-CS90
Compativel - Similar ao Walvoil SD8

3 Alavancas

Descrição

O Comando Hidráulico Seccional PrimeHydro – Série PH-CS90 foi desenvolvido para o controle preciso de cilindros e outros atuadores hidráulicos em máquinas e equipamentos móveis, agrícolas, rodoviários e industriais.

Sua construção seccional e modular permite combinar diferentes funções hidráulicas em um único conjunto, proporcionando elevada versatilidade de montagem, facilidade de manutenção e possibilidade de expansão do número de seções conforme a necessidade da aplicação.

Este modelo é fornecido com 3 secções de trabalho e acionamento manual por alavanca, configurado para operação de atuadores de dupla ação.

O comando possui construção robusta em ferro fundido e carretel deslizante, proporcionando acionamento progressivo, resistência mecânica e confiabilidade em aplicações que exigem elevada vazão.

A família construtiva PH-CS90 admite diferentes configurações de circuito, acionamento e quantidade de seções. O catálogo de referência especifica conjuntos de até 14 seções e diferentes formas de acionamento.

Diferenciais

• Construção seccional e modular
• 3 secções de trabalho
• Acionamento manual por alavanca
• Retorno da alavanca por mola
• Carretel para atuador de dupla ação
• Vazão nominal de 90 L/min
• Corpo em ferro fundido de alta resistência
• Excelente resistência para aplicações severas
• Acionamento suave e progressivo
• Possibilidade de manutenção individual das seções
• Possibilidade de expansão e diferentes configurações
• Válvula de alívio principal no conjunto
• Válvula de retenção de carga na seção de trabalho

O catálogo técnico da família confirma a presença de válvula de alívio principal e válvula de verificação de carga em cada seção de trabalho.

Especificações Técnicas

As conexões UNF indicadas correspondem ao padrão técnico documentado para P, T, A e B.

Configuração Hidráulica

Este modelo utiliza configuração de centro fechado (em neutro P aberta para T), indicada principalmente para cilindros de duplo efeito e sistemas hidráulicos alimentados por bombas de deslocamento fixo.

Na posição neutra:

P → T: aberto
A → fechado
B → fechado

Dessa forma, quando nenhuma função está sendo acionada, o fluxo proveniente da bomba circula através do comando e retorna ao tanque, enquanto as linhas de trabalho A e B permanecem bloqueadas, contribuindo para manter o atuador na posição.

Ao movimentar a alavanca para um dos lados, o carretel direciona o fluxo de pressão para uma das portas de trabalho e conecta a porta oposta ao retorno.

O catálogo identifica a configuração padrão da família como circuito paralelo com centro aberto e entrada/saída lateral.

Funcionamento

O comando hidráulico tem a função de direcionar o fluxo de óleo proveniente da bomba para as portas de trabalho A ou B, permitindo controlar o avanço e o retorno do atuador hidráulico.

O acionamento manual da alavanca desloca o carretel interno, alterando as comunicações hidráulicas entre as portas P, T, A e B.

Ao liberar a alavanca, o sistema de retorno por mola reposiciona automaticamente o carretel na posição neutra.

Essa configuração é especialmente indicada para o controle de cilindros hidráulicos de dupla ação, proporcionando controle simples, preciso e confiável do movimento. A documentação da série identifica a seção manual de circuito paralelo com êmbolo de ação dupla e retorno por mola.

Aplicações

Indicado para:

• Máquinas agrícolas
• Implementos agrícolas
• Equipamentos rodoviários
• Guindastes e guindautos
• Equipamentos florestais
• Guinchos hidráulicos
• Máquinas de construção
• Equipamentos móveis
• Unidades hidráulicas
• Sistemas hidráulicos industriais
• Cilindros hidráulicos de dupla ação
• Equipamentos especiais

Configurações de 1 a 10 Alavancas

Este anúncio corresponde especificamente ao modelo com 3 secções / 3 alavancas.

Por possuir construção seccional modular, a linha também pode ser fornecida pela PrimeHydro em conjuntos com:

1, 2, 3, 4, 5, 6, 7, 8, 9 ou 10 seções/alavancas.

Configurações com maior número de seções, diferentes tipos de carretel ou outras necessidades de montagem podem ser fornecidas sob consulta.

O próprio sistema construtivo utiliza kits de montagem específicos conforme o número de seções, confirmando sua arquitetura modular.

Compatibilidade e Intercambiabilidade – Padrão SD8

Este comando foi desenvolvido seguindo o padrão construtivo e dimensional da família SD8, possibilitando aplicação em sistemas que utilizam comandos com características equivalentes.

Possui compatibilidade e intercambiabilidade com comandos e componentes correspondentes ao padrão Walvoil SD8, incluindo peças de reposição compatíveis, desde que sejam previamente conferidos o código, configuração do carretel, conexões, montagem e demais características técnicas.

Importante: as denominações Walvoil e SD8, assim como eventuais códigos e referências de outros fabricantes mencionados no anúncio, são utilizados exclusivamente como referência técnica para identificação de compatibilidade e intercambiabilidade.

O produto comercializado não é apresentado como produto original Walvoil, salvo quando expressamente informado. A PrimeHydro não possui vínculo, associação ou representação da marca mencionada em razão desta referência de compatibilidade.

Observações Importantes

Antes da aquisição, recomendamos conferir principalmente:

• Quantidade de seções;
• Vazão do sistema;
• Pressão de trabalho;
• Roscas das portas P, T, A e B;
• Configuração do centro hidráulico;
• Tipo de atuador utilizado;
• Configuração e função do carretel.

A pressão de pico representa uma condição máxima de curta duração e não deve ser considerada pressão contínua de operação.

Para substituição de um comando existente, recomendamos comparar não apenas as dimensões externas, mas também o circuito hidráulico e a configuração do carretel, pois comandos visualmente semelhantes podem possuir funções internas diferentes.
